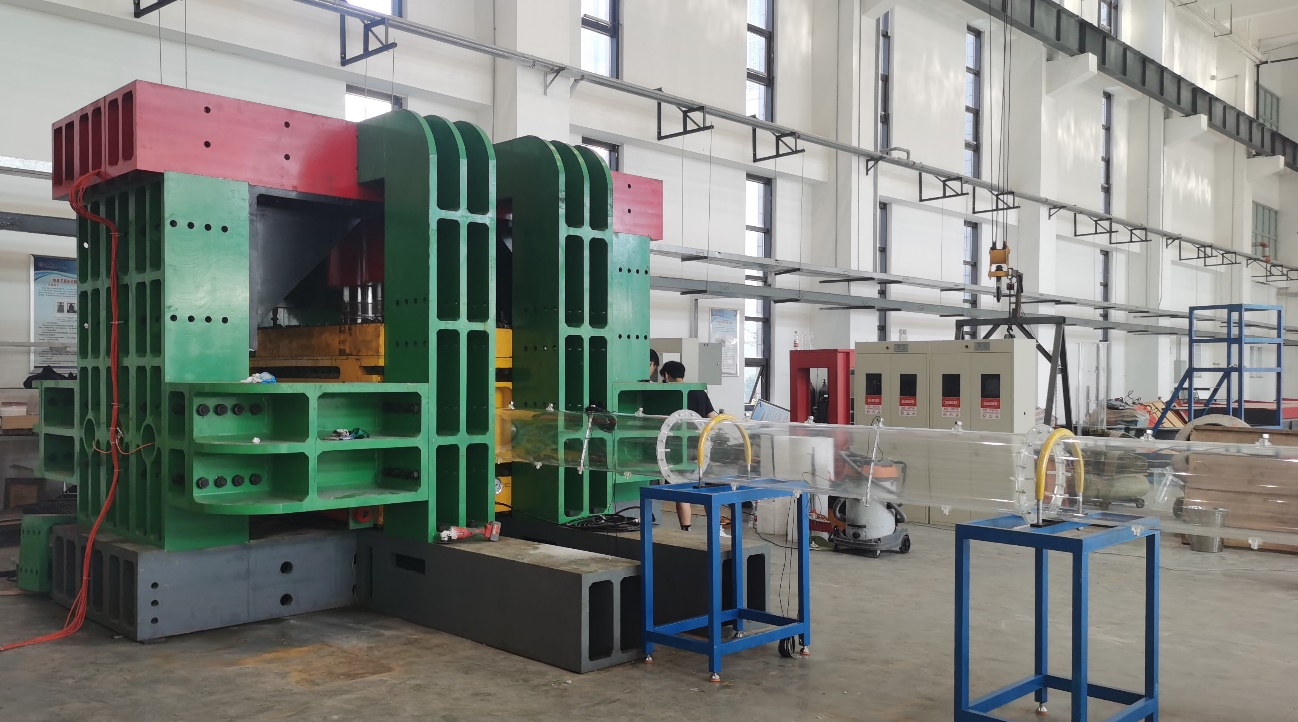

方向二：煤与瓦斯突出模拟试验装置

仪器主要性能指标

1. 反力框架空间为2400×1800×2150 mm，试验加载空间为1600×1400×2100mm（宽×高×厚）；

2. 真三轴腔体内部尺寸为800×800×1550mm（宽×高×厚），箱体重量约为12t，为三向真三轴面加载密封箱体，满足含3MPa高压气体煤样密封条件下的真三轴加载试验；

3. 各侧面可提供至少1200t载荷；

4. 设置圆形突出口，突出口内径从0.1m、0.2m、0.3m更换；

5. 液压动力系统采用10路高精度液压加载，以力加载为主，位移加载为辅，系统工作压力最高可达60MPa，电液伺服精确控制。

仪器的主要功能

1. 可开展各类大型三向应力条件下的物理模拟试验；

2. 可开展各类煤与瓦斯突出模拟试验；

3. 可开展各类大尺寸混凝土试块、煤岩体试块的真三轴力学试验。

仪器测试的典型图像

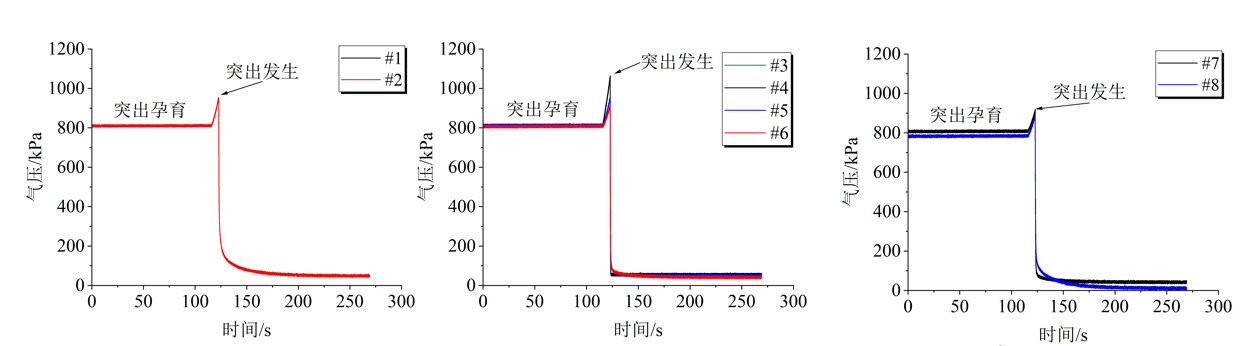

（a）突出过程气压变化

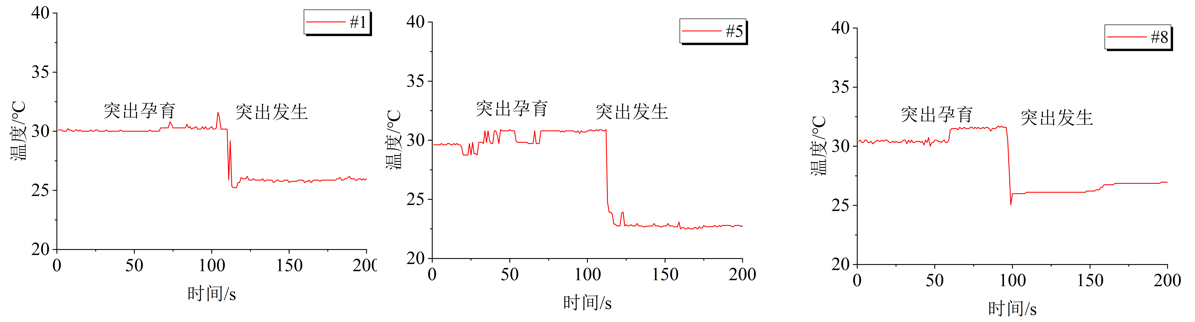

（b）突出过程温度变化

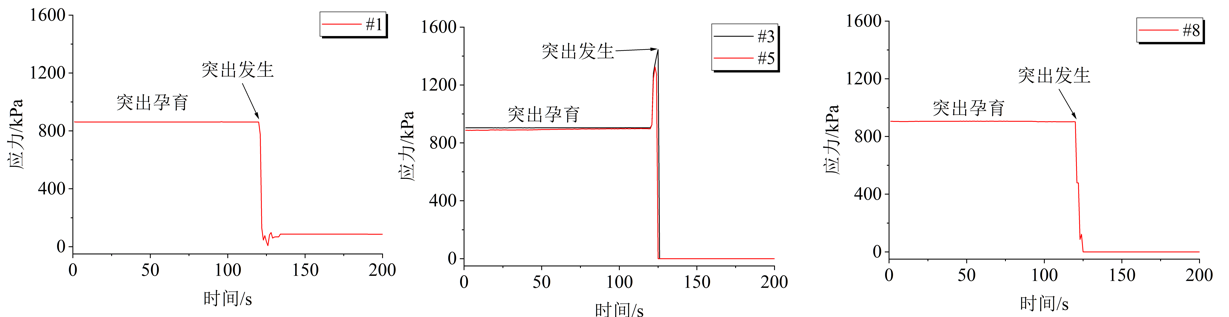

（c）突出过程应力变化

图2 煤与瓦斯突出过程各参数的变化规律

图3 煤与瓦斯突出过程巷道内高速摄影
