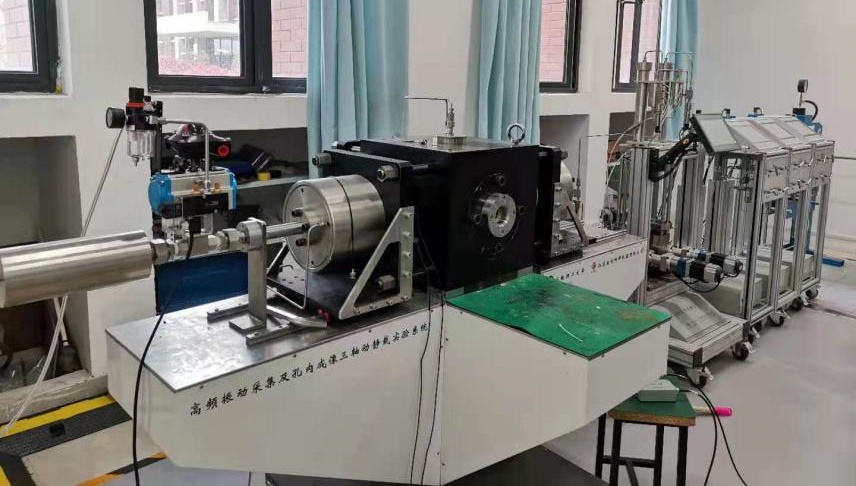

方向一：高频振动采集及孔内成像三轴动静载实验系统

主要包括真三轴腔体. 液压控制单元. 气体冲击单元和振动高频采集与孔内监测单元组成，主要用于研究真三轴静载条件下或动静载条件下煤岩体破坏过程的动态信息特征。

仪器主要性能指标

1. 数控单缸泵（X. Y. Z轴）最大压力：70MPa；测量精度：±1%；

2. 数控双缸泵（水力压裂）最大压力：70MPa；测量精度：±1%；

3. 空气炮动态冲击压力：0.7MPa；测量精度：±1%；

4. 流体：水；流体流量范围：0.1ml-100ml/min；

5. 试样尺寸:100mm×100mm×100mm/150mm×150mm×150mm；最大横向变形10mm，最大纵向变形10mm。

仪器的主要功能

1. 可开展各类真三轴力学加卸载试验，用于研究煤岩试样在三向应力环境下破坏特征，可实时获得高频振动信号；

2. 可开展真三轴条件下动静载力学试验，用于研究煤岩试样在三向应力下，局部位置（连续）冲击破坏特征，可实时获得高频振动信号及端面破坏图像；

3. 可开展各类真三轴条件下煤岩体致裂试验，用于研究水力压裂、气体压裂等各类煤岩体致裂试验，可实时获得高频振动信号。

仪器测试的典型试验结果

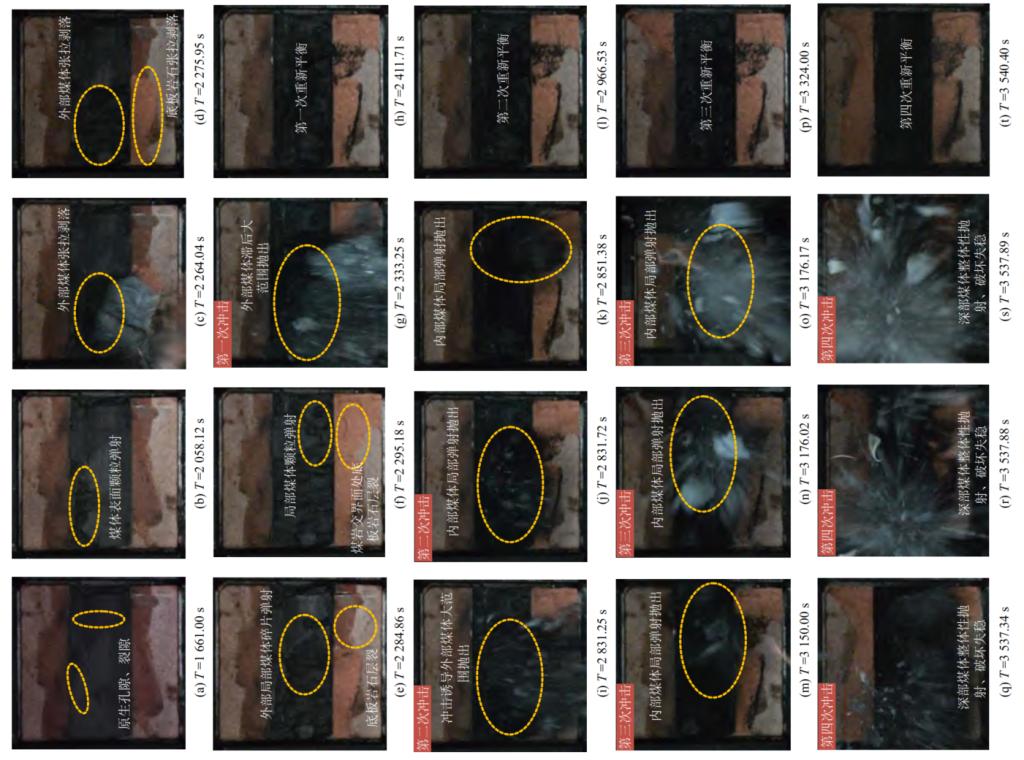

图2 动静载耦合作用下煤岩组合体变形破坏特征

图2引用自以下文献：杨科,刘文杰,马衍坤,许日杰,池小楼. 真三轴单面临空下煤岩组合体冲击破坏特征试验研究[J].岩土力学, 2022, 43(01): 15-27.
