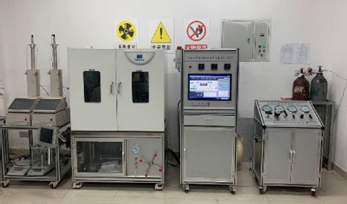

方向二：TCXS-Ⅱ煤岩气水相对渗透率测定仪

适用于标准煤岩样中两相流体相对渗透率的测定，实验时不是同时向岩心中注入两种流体，而是将岩心事先用一种流体饱和，用另一种流体进行驱替。在气驱水过程中，气水饱和度在多孔介质中的分布是距离和时间的函数，这个过程称非稳定过程，与煤气田开发过程一致。按照模拟条件的要求，在煤气藏岩样上进行恒压法气驱水实验，实验时在岩样出口端实时记录每种流体的产量和岩样两端的压力差随时间的变化，用“J.B.N.”方法计算得到气-水相对渗透率，并绘制气-水相对渗透率与含气饱和度的关系曲线。

仪器主要性能指标

1、岩心尺寸：Φ50×100；驱替压力：32MPa；最大环压压力：40MPa；平流泵流量：0.01-9.99mL/min；工作压力：42MPa；容器最高压力：32MPa；围压跟踪泵最大压力：60MPa；压力计量精度：0.25%；

2、测试温度范围：常温~150℃；

3、气体流量计量：0-5000ml/min；液体流量计量：0.001-30ml/min。

仪器的主要功能

1、测试不同煤岩中的绝对渗透率；测试煤岩中的气水相对渗透率。

2、其主要指标允许范围：岩心尺寸：Φ50×100；最大环压压力≤40MPa；测试温度范围0~150℃；气体流量计量程：0-5000ml/min；液体流量计量：0.001-30ml/min。

代表性成果

[1] 姚冠霖,唐明云等.孔隙压力和温度对煤岩中氮气渗流影响的实验研究[J].煤矿安全,2021,52(03):19-24.

[2] Xue S., Zheng C.S., et al. Coal permeability models for enhancing performance of clean gas drainage: A review [J]. Journal of Petroleum Science and Engineering, 2021, 199:108283.

[3] Tang M.Y., Zheng P.X., et al. Numerical Analysis and Prediction of Coal Mine Methane Drainage Based on Gas–Solid Coupling Model [J]，Technical Gazette, 2019, 26(3): 1330-3651.
