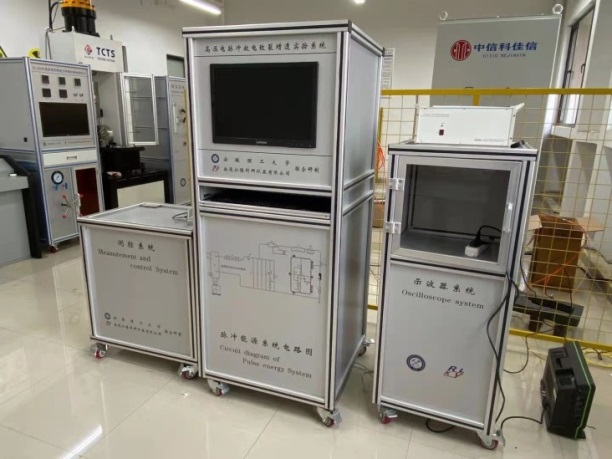

方向二：高压电脉冲放电致裂增透实验系统

高压电脉冲放电致裂增透实验系统主要可用于研究高压脉冲放电致裂煤岩体新技术的研究工作，可监测高压脉冲放电试验过程电压、电流等信号，可为煤层增透理论提供重要依据。高压脉冲放电主要在水中进行，对于水中压力的测量需要特殊仪器监测，本实验系统采用进口ICP型冲击波压力传感器，电压采用分压器测试，电流采用罗氏线圈进行检测，实验过程数据监测准确、同时用户可将大量数据导出到计算机进行波形及数据分析。

仪器主要性能指标

1. 充电电源：0～50kV/1kW；

2. 阻尼电路：调波电感（ 2个3μH）、阻尼电阻（2个5Ω）；

3. 带宽≥350MHz，上升时间≥1nS，≥4个模拟通道；

4. 最大测试电流峰峰值(A)：不小于140，最小测试电流(A)：不大于1.4，测试精度：1%+2mV。

仪器的主要功能

1. 可应用于高压脉冲放电相关性质研究实验；

2. 可应用于高压脉冲放电致裂增透煤体实验。

仪器测试的典型图像

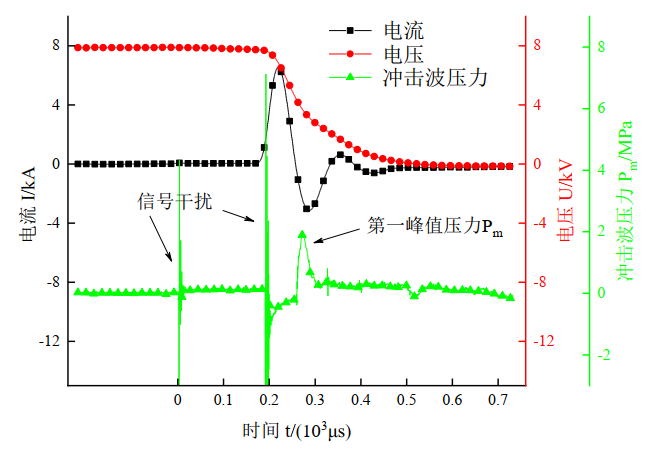

图2  8kV、2mm时电压、电流、冲击波压力曲线图

引用自文献：李斌. 高压电脉冲波压力致裂煤体机制实验研究[D].安徽理工大学,2021.

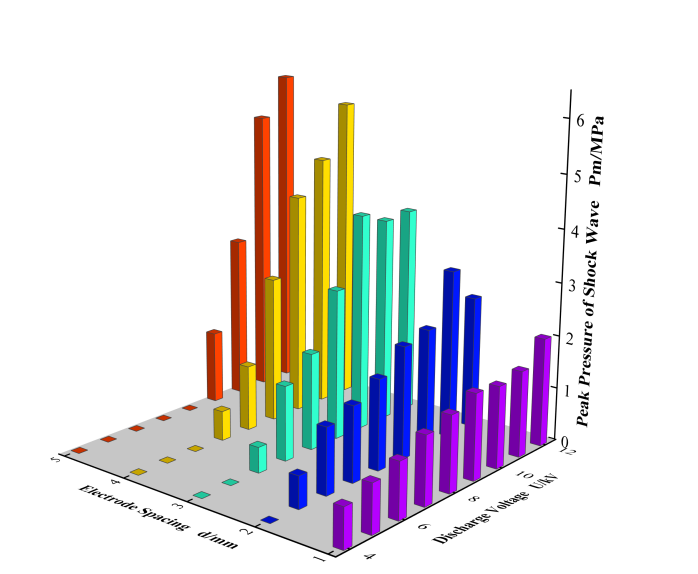

图3 第一峰值压力与放电电压关系图

引用自文献：Bin Li, Sheng Xue, Liang Yuan. Experimental Study on Pressure Wave Characteristics of High-Voltage Discharge in Water with Hemispherical Electrodes [J].IEEE Access.2021,6.

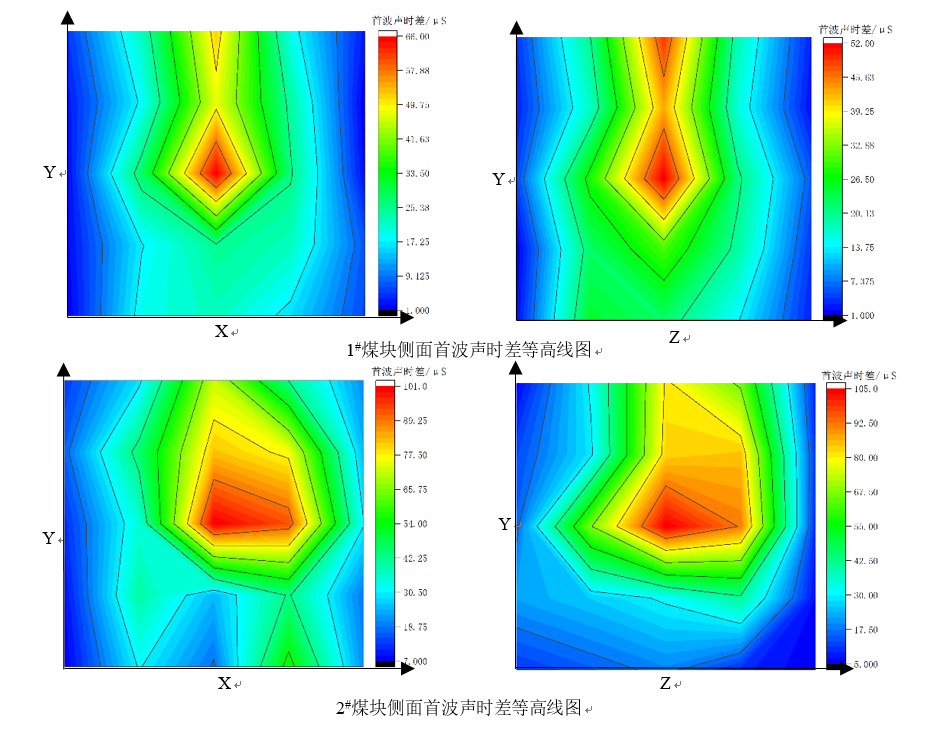

图4 煤块侧面首波声时差等高线图

引用自文献：苑进伟, 薛生, 李斌．氯化钠离子溶液对煤体致裂增透实验研究［J］．安全，2022.
