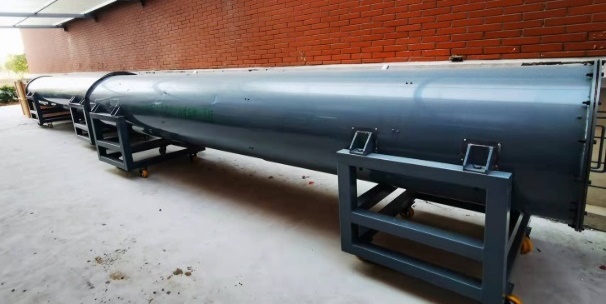

方向三：采空区灾害模拟实验系统

仪器主要性能指标

1.装置长40m高、宽各1m，可以装填不同特性和粒径的煤体；

2.装置外侧可以屏蔽信号层；

3.低频无线传感器网络可在设备内实现50米以上穿透采空区堆的无线通信；

4.设备内置检测装置温度辨识精度±0.1℃，气体变化范围1ppm，湿度变化范围±0.1%。

仪器的主要功能

1.可以应用于煤炭矿井采空区环境无线通信网络综合评估；

2.可用于采空区环境下甚低频（超长波）电磁信号信道测量与分析；

3.可用于煤炭矿井采空区环境实时无线在线监测系统；

4.可以实现采空区灾害特征的精准监控；

5.可以模拟采空区热动力灾害。

仪器测试的典型图像

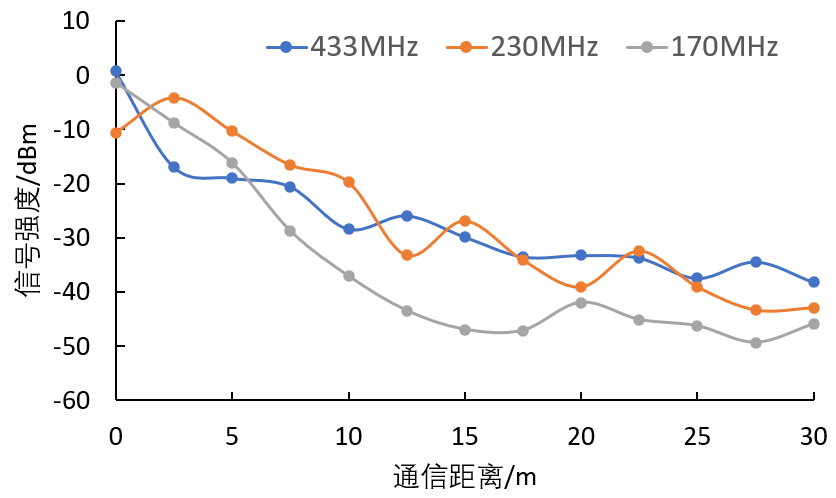

图2  不同频率下传输距离

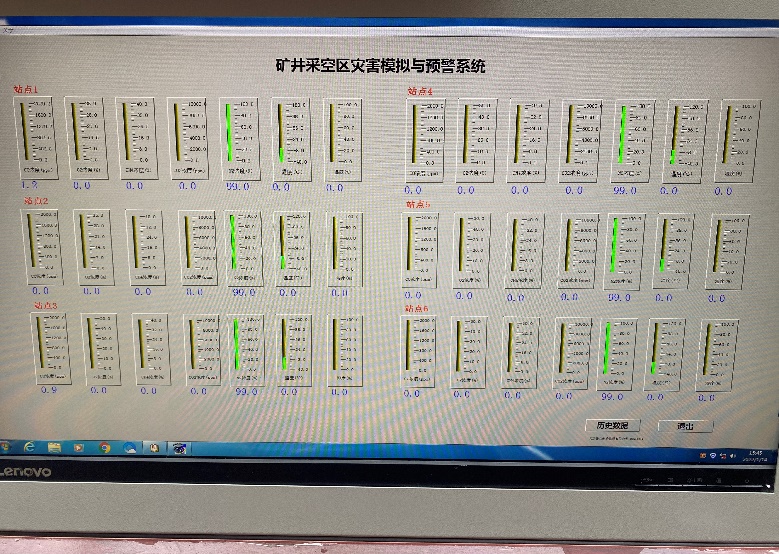

图3  实验现场测试过程及数据采集
